본 게시글은 이미지나 그래프에서 데이터 추출하는 방법에 대해 다루고자 한다.
사용하고자 하는 프로그램은 engauge-digitizer이다.
이미지에서 데이터를 추출하는 원리는 우리가 해당 좌표 값을 상세히는 몰라도 세 개의 축의 좌표 값은 항상 알고 있다는 점을 이용한다.
축의 상세 좌표값과 비율을 활용하여 각 포인트의 구체적인 값을 유도하는 것이다.
다운로드 방법
여기 다운로드 및 해당 프로그램 작동 과정에 대해 소개하는 링크이다.
https://markummitchell.github.io/engauge-digitizer/

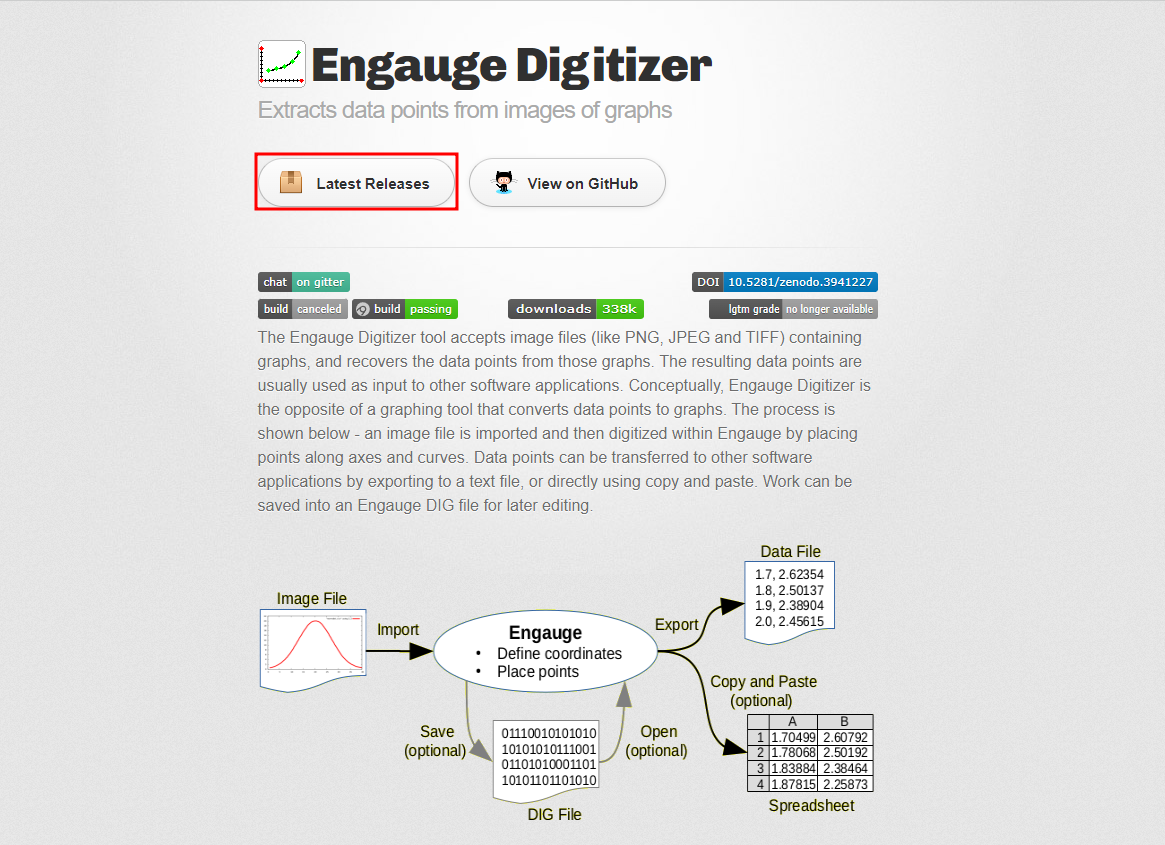

사이트 접속 시 이렇게 프로그램에 대해 소개하는 내용을 확인할 수 있다.

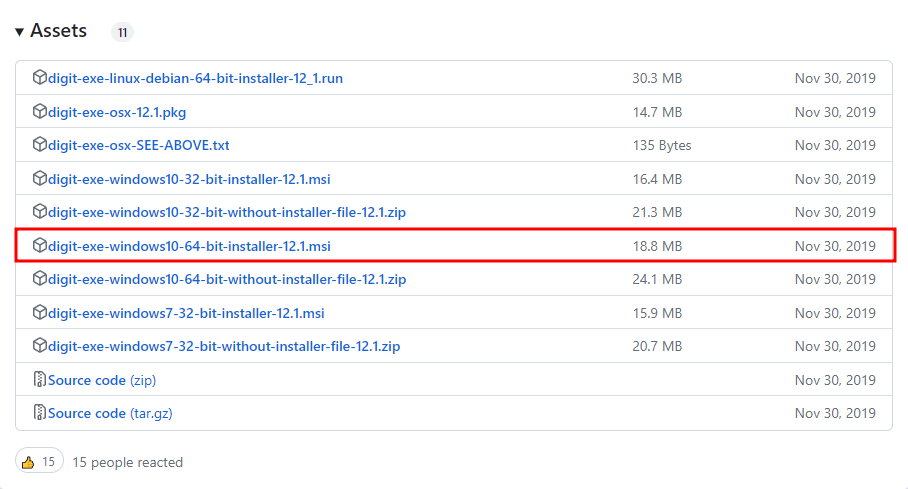

여기서 "Latest Releases" 클릭 후 화면을 내려보면 다운로드할 수 있는 자료를 확인할 수 있다.
내 경우엔 Window10, 64 Bit 버전으로 다운로드하였다.
사용 방법
해당 프로그램은 그래프 추출 중간 과정에 저장이 가능해서 편리하다.
하지만.. 한국어 번역이 조금 이상하다. 그러니 처음 사용해 본다면 각 과정을 잘 확인하자
오늘 추출해보고자 하는 예시 그림은 이 그림이다.
Type a와 b에 따라 점 4개가 존재하는 그래프이다.
(1) 그래프 불러오기
실행 후 추출하고자 하는 그래프 불러오기 위해 [파일] >> [수입] >> [이미지 선택]을 클릭한다.
(2) 가이드 마법사 확인
그래프 선이 한 개면 닫아도 상관없다.
국문 번역이 이상해서 원래는 그냥 닫았는데, 예시처럼 그래프 선이 여러 항목일 경우 꼭 확인해야 한다.
[Next]를 누르면 곡선의 이름을 지정할 수 있다.
예시 그림의 경우 Type a와 b가 있으므로 해당 항목을 입력하였다.

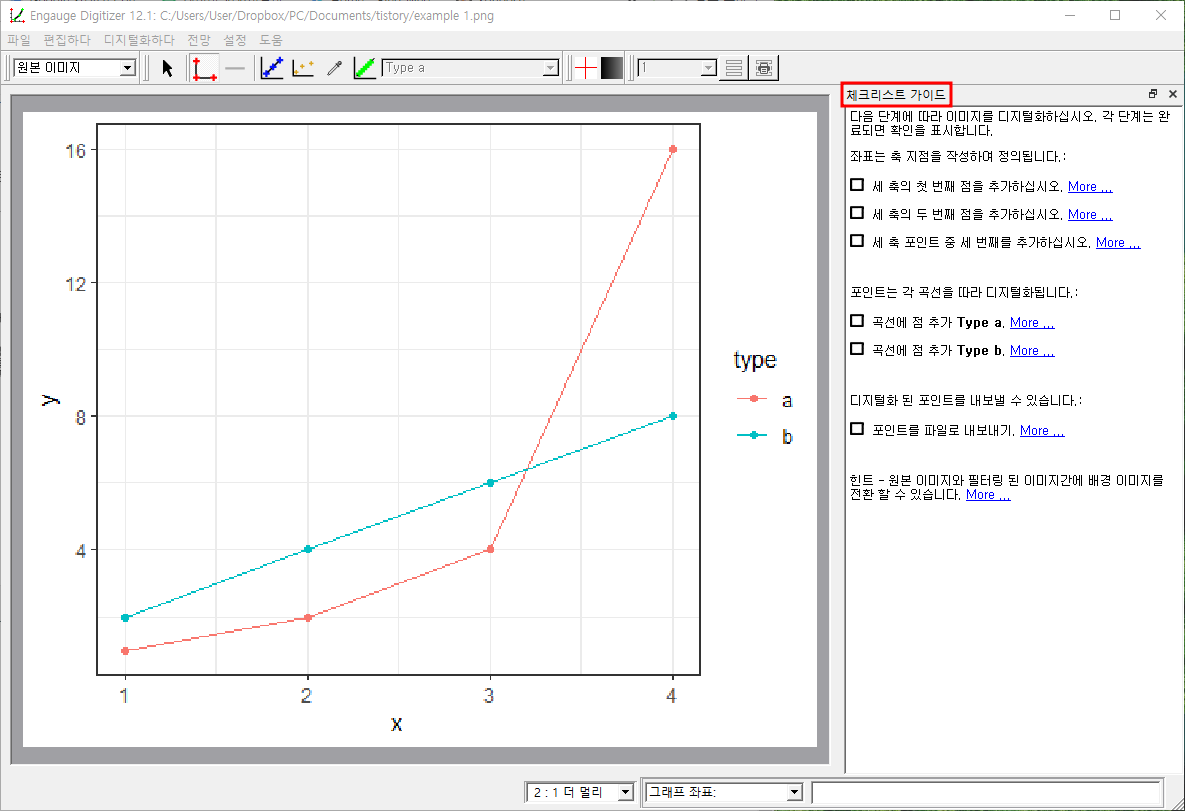

설정 후 [Finish]를 누르면 다음과 같이 체크리스트 가이드와 함께 우리가 불러오고자 하는 그래프를 확인할 수 있다.
(3) 축 설정하기
축은 (0,0), (0, y max), (x max, 0)의 값을 설정하는 것이다. 메뉴툴바에서 그림 또한 직관적으로 표시되어 있다.

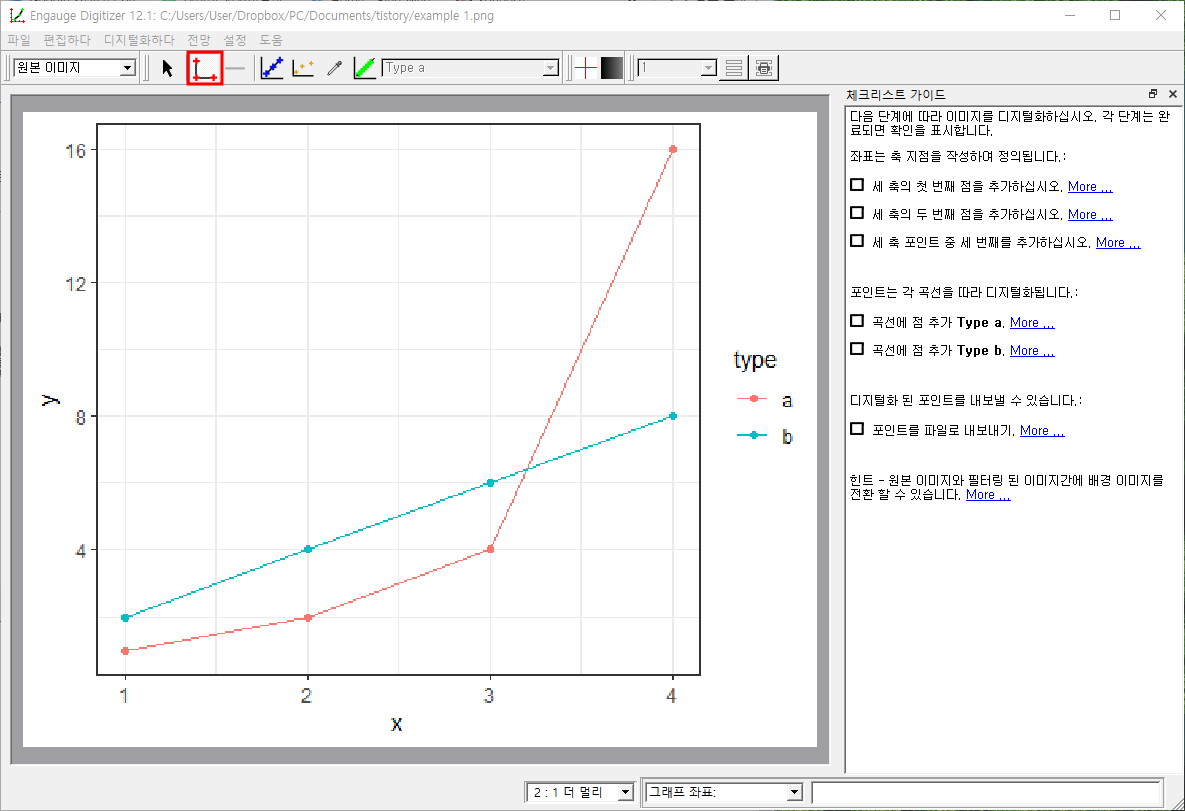

아래 빨간 박스로 표시된 [축 포인트 도구]를 클릭하여, (0,0), (0, y max), (x max, 0)의 좌표값을 설정하여 준다.
이때 꼭 해당 세 값이 아니라, 그냥 알고 있는 값을 찍으면 된다. 최소 3개 이상의 값을 그래프에서 이미 알고 있다.

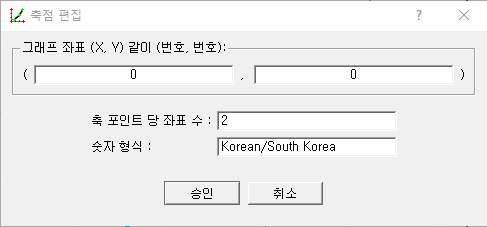

축을 클릭하면 다음과 같이 축점 편집 창이 뜨는데, 이렇게 각 포인트마다의 좌표값을 입력해 주면 된다.

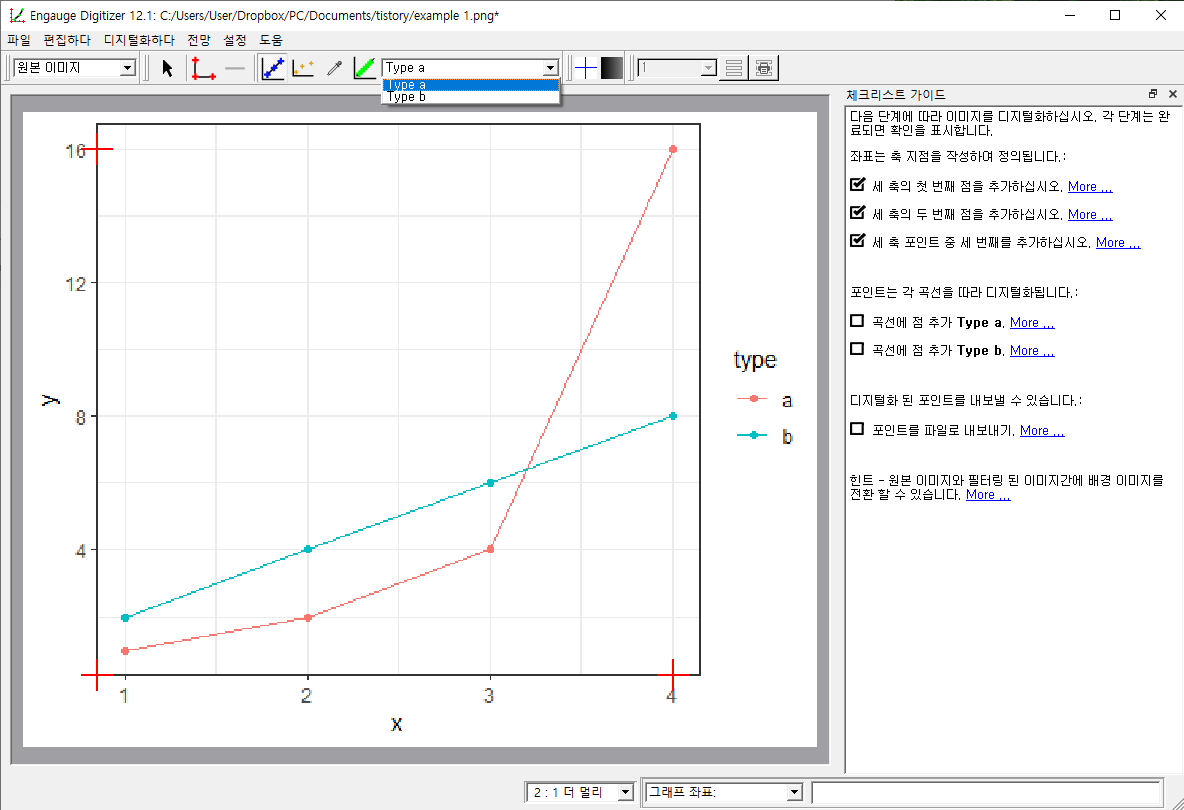

(4) [커브 포인트] 도구를 사용하여 추출하고자 하는 데이터 포인트를 설정한다. 우리는 커브가 여러 개이기 때문에, Type a 인지 b인지를 설정하여 찍어준다.
각 커브를 구분하기 위해 자동으로 포인트 표시를 바꿔서 표시된다.
(5) 값 저장하기

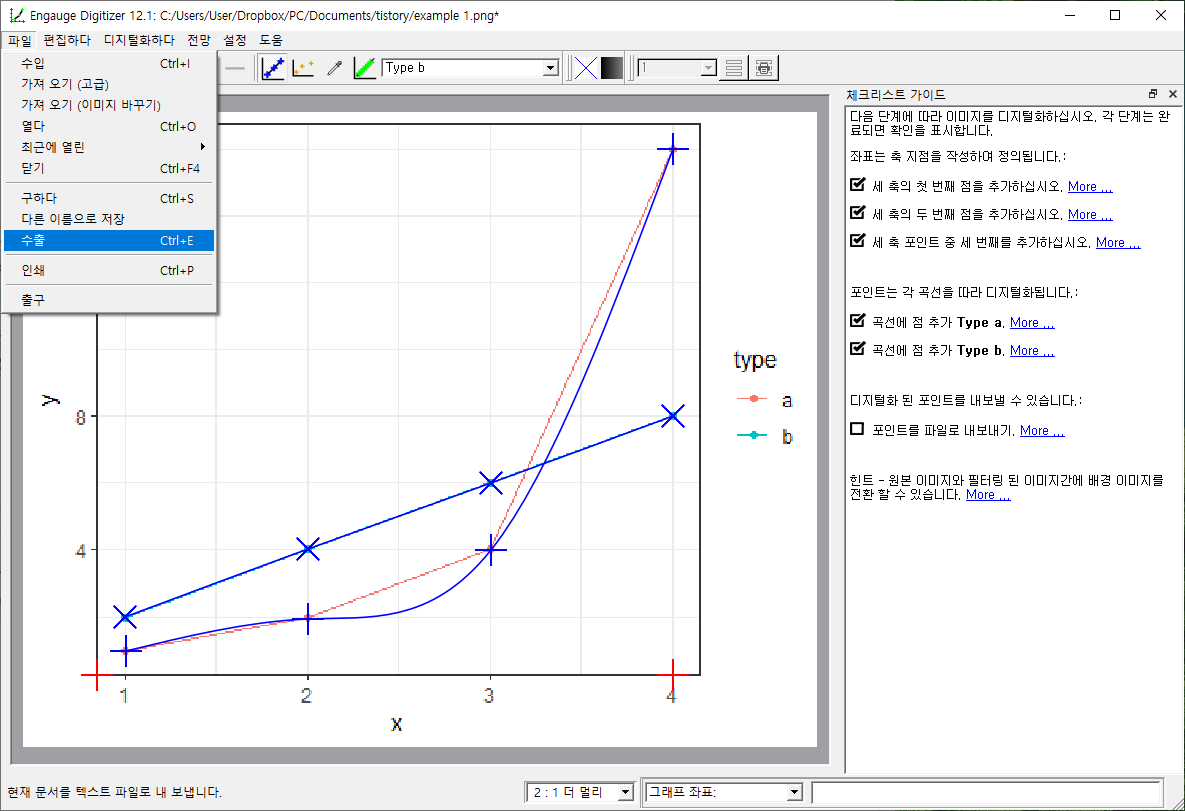

추출된 데이터 csv로 저장하기: [파일] >> [수출] >> 경로 선택 후. dig 속성으로 저장
추출과정 저장하기: [파일] >> [다른 이름으로 저장] >> 경로 선택 후. csv 속성으로 저장

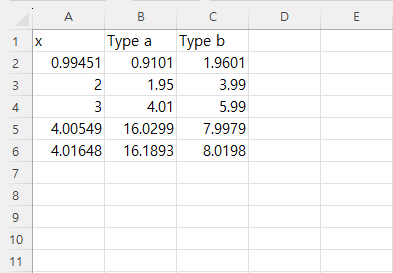

csv로 추출하는데 시간이 조금 걸리기 때문에, 조금 기다렸다가 파일을 열면 자료 확인이 가능하다.
단점이 내가 항상 정확하게 포인트를 찍을 수 없기 때문에, x=4의 값처럼 두 개의 포인트가 생성될 수도 있다.
생성된 자료를 눈으로 확인하고, 이런 건 그냥 직접 삭제한다.
